圓形滑軌屏

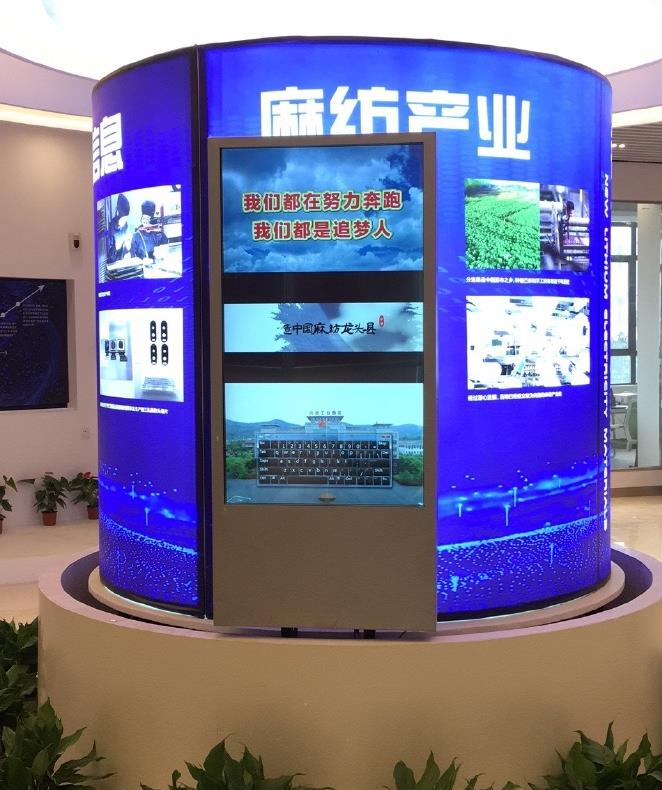

某項目現需求圓形滑軌屏，滑軌屏圍繞圓形展柜旋轉無需轉回，手動推動，42寸觸摸一體機。
某項目現需求圓形滑軌屏，滑軌屏圍繞圓形展柜旋轉無需轉回，手動推動，42寸觸摸一體機。
1、如圖一圖二所示，展臺為圓形，尺寸為5m*2m，展臺高度為0.6-1.0m之間可以根據檢修需求預留，展柜可以由根據貴方需求進行加工，需要提出具體要求，必要時出CAD圖紙。
2、整個圓形展臺要求可以移動，所以不能考慮地軌，可以參考圖三，將整個軌道放在展臺內部
由于圓形滑軌屏要保證平衡，并且臺面高度有限，確保運動過程臺面圓心為中心點進行轉動，以保證滑屏與臺邊緣的間隙均勻，需要在臺面中間增加中心驅動系統。
工業線切割技術：軌道接縫處用工業線切割技術，保證接縫平滑，縫小 。使設備能夠平穩的移動。
一個正常軸承的徑向載荷10~15KN，軸向載荷一般為徑向載荷的30%~50%即為3~5KN，單方向設計四個左右軸承。
上下各設計一個中心驅動轉盤，圓心作為轉動圓心，軸承作為轉動體，這個轉盤需要承重大概500Kg。
本裝置設計的軸承為組合軸承. 圓錐滾子軸承 + 推力球軸承來實現
這種結構可實現動載荷為500Kg，不停機連續運轉8000小時。
